Tracé de lieu de Bode

sommaire | précédent | suivant





Pour obtenir un lieu de Bode, il faut placer sur le schéma un ou plusieurs capteurs :

-         de type «AC Sweep probe  »  (bibliothèque other-probes)

-         un élément de type « .ACSWEEP » (bibliothèque other)















Les capteurs « AC Sweep probe » définissent les courbes étudiées.

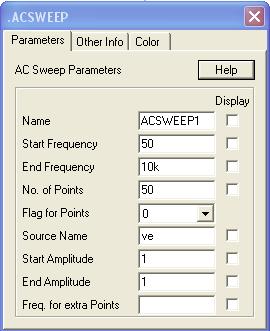

.ACSWWEP permet de préciser les paramètres de simulation spécifiques au lieu de Bode et en particulier :

-         les fréquences minimale et maximale

-         le nombre de points (fréquences) pour le calcul et le tracé du lieu de Bode

-         la grandeur d’entrée

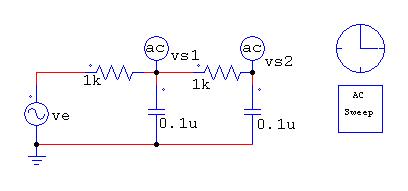

Exemple

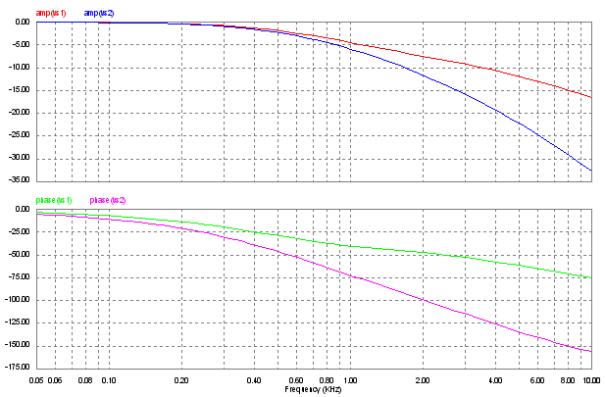

Après simulation, on obtient les courbes amp(Vs1) = 20.log, amp(Vs2) = 20.logainsi  que phase(Vs1) = Arg() – Arg() et phase(Vs2) = Arg() – Arg()









Temps de simulation et précision

Les mesures du gain et du déphasage sont effectuées après 60 périodes (régime permanent). Le pas de calcul précisé dans « simulation control » est utilisé pour toute la bande de fréquence étudiée.

En basse fréquence, la simulation de 60 périodes peut demander beaucoup de temps si le pas de calcul est faible.

A fréquence élevée, la mesure peut être imprécise si le pas de calcul est trop grand.

Exemple : pas de calcul 10µs, fmini = 1 Hz, fmaxi = 10kHz

A 1 Hz, on a 105 points de calculs par période.

A 100kHz, on a 10 points par période, soit un point tous les 36 degrés.

La précision et le temps de calcul résultent d’un compromis  entre le choix du pas de calcul, de fmin et fmaxi. (L’augmentation de fmini réduit sensiblement le temps de calcul)
