Commande de transistors
La commande d’un transistor s'effectue au moyen du module "Gating bloc" ( chemin : power/switches/gating ou directement à partir de la barre de menu en bas de l’écran).
Les paramètres à préciser sont la fréquence de commande, le nombre de commutation sur une période et les angles de commutation exprimés en degré.

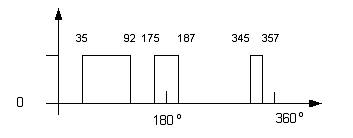

Pour l’exemple ci dessous, il y a 6 angles de commutation : 35, 92, 175, 187, 345, et 357°.
Pour commencer à un niveau 1, le 1er angle de commutation est 0° :
Dans le cas des hacheurs réversibles et des onduleurs, il faut commander plusieurs transistors et faire varier la commande des différents interrupteurs. Cela devient rapidement fastidieux. Pour modifier simultanément plusieurs angles de commande, on introduit un paramètre (par exemple le rapport cyclique alpha) dont la valeur est précisée dans l’élément .file (bibliothèque « other »).
Exemple : hacheur réversible en courant.
En commande complémentaire, T1 doit être fermé de 0 à aT et T2 de aT à T.
Pour la commande de T1, on donne 2 angles de commutation : 0 et alpha*360.
Pour la commande de T2, on donne 2 angles de commutation : alpha*360 et 360.
La valeur de alpha est précisée dans .file.
Attention : la modification de alpha dans .file est prise en compte après sauvegarde du schéma.
