Machine à courant continu

sommaire | précédent | suivant

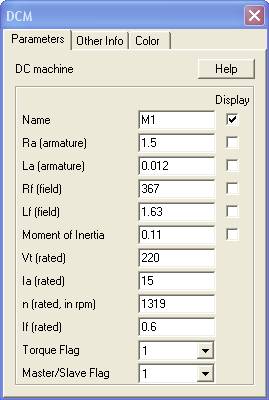

Un seul modèle de machine à courant continu est disponible : DCMachine (bibliothèque power/motor drive module).  Les paramètres à préciser sont :



Ra (armature)   résistance d’induit, en Ohm

La (armature)   inductance d’induit , en H

Rf (field)          résistance d’inducteur, en Ohm

Lf (field)           inductance d’inducteur, en H

Moment of Inertia        Moment d’inertie J, en kg.m2

Vt (rated)         tension nominale d’induit  , en V

Ia (rated)         courant nominal d’induit , en A

N (rated)         vitesse nominal en tr.min-1

If (rated)          courant d’inducteur nominal , en A

Torque Flag     drapeau permettant de visualiser le couple Tem (0 ou 1)

Master/Slave Flag        fonctionnement mécanique en maître ou esclave (1: maître; 0:esclave).





La constante de couple ou de fem K se calcule à partir des valeurs nominales précisées au niveau du modèle : K =





Les valeurs numériques de l’exemple correspondent à une machine à courant continu de 3kW de constante K = 1,43 V.s.rad-1
