Valeurs moyenne, efficace, maximale…
La mesure des valeur moyenne, efficace, maximale, minimale est réalisée dans Simview.
La mesure s’effectue en 3 temps :
Il faut :

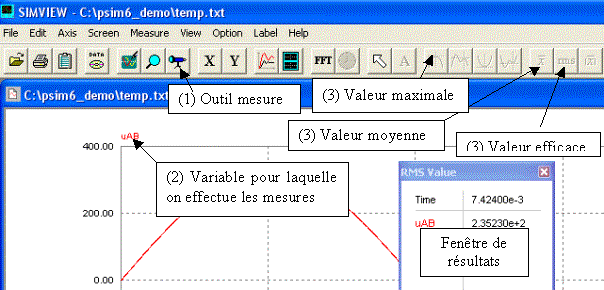

1 D’abord sélectionner l’outil « mesure » dans la barre d’outils
2 Ensuite sélectionner la variable pour laquelle on souhaite effectuer la mesure (coin supérieur gauche de la fenêtre). Les icônes permettant d’effectuer les mesures deviennent valides.
3 Enfin choisir le type de mesure à effectuer : valeur moyenne, efficace, maximale, minimale.
La mesure demandée est alors affichée dans une fenêtre de résultats.
Attention : la mesure est effectuée sur la courbe affichée à l’écran. Pour que les valeurs moyenne et efficace soient correctes, il faut un nombre entier de périodes à l’écran (voir le choix des paramètres de simulation).
Mesure de différences
On peut faire apparaître un 2ème curseur en effectuant un
clic droit. Les mesures qui apparaissent dans la fenêtre de mesure correspondent
à la différence de temps et d'amplitudes entre les positions des curseurs.
