Mesure des puissances active et réactive.
Dans
la bibliothèque des appareils de mesure (« Probes »), il existe
des wattmètres et des varmètres, mais leur schéma
de branchement ne correspond pas au branchement des appareils de mesure rencontrés
dans les laboratoires. Pour éviter toute confusion, nous n’utiliserons pas
ces éléments.
La mesure des puissances est obtenue en calculant la valeur moyenne de la puissance instantanée.
P = (v.i1)moy
Q = (vq.i1)moy où vq est une tension en retard de 90° sur v.

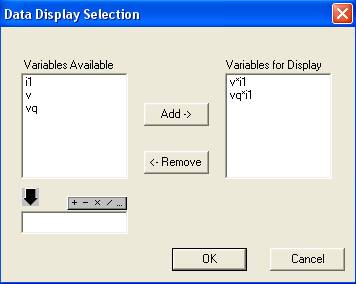

Les puissances active et réactive instantanées sont obtenues au niveau de SIMVIEW en effectuant le produit des variables v et i1 d’une part , vq et i1 d’autre part.
On effectue ensuite la mesure de la valeur moyenne de ces puissances instantanées.
Cette méthode est utilisable dans tous les cas pour la puissance active, et lorsque la tension est sinusoïdale pour la puissance réactive.
