Tracé de caractéristiques de convertisseurs avec PSIM


Lors du tracé de courbes avec SIMVIEW, l'axe des abscisses est par défaut l'axe des temps. Il est possible de définir une autre variable en abscisse, ce qui permet d'obtenir l'évolution d'une variable en fonction d'une autre, par exemple :

- caractéristique mécanique d'une machine T(n) ou n(I)

- évolution de la valeur moyenne en fonction du retard à l'amorçage Uco(gamma)

- évolution de la valeur efficace en fonction de l'indice de modulation : Uceff(m)

Principe


Lorsque les variables sont des grandeurs instantanées, le changement de variable en abscisse ne pose pas de difficulté. Par contre, si l'une des variables (ou les deux) est une valeur moyenne ou une valeur efficace, il faut effectuer des mesures en régime permanent. Le principe consiste donc à faire varier la grandeur d'entrée par paliers et d'effectuer des mesures en fin de palier (régime permanent).

- L'évolution par palier de la grandeur d'entrée est obtenue avec un échantilloneur bloqueur.

- La largeur des paliers est à ajuster pour que le régime permanent soit atteint.

- Les points en régime permanent sont obtenus à partir des paramètres de simulation. Exemple : Si chaque palier dure 50ms, avec un pas de calcul de 1µs (time step), on visualise un point sur 50000 (print step).

Télécharger l´exemple 1

Exemple 2


Courbe Uco(gamma) pour un PD2 mixte.

Télécharger l´exemple 2

Exemple 3

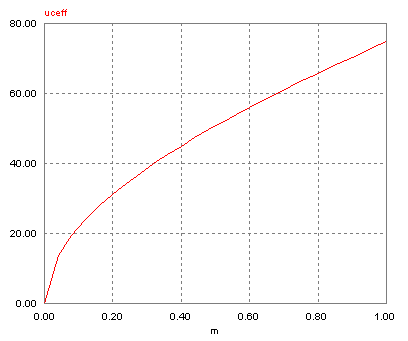

Courbe Uceff(m) pour un onduleur en pont à commande MLI unipolaire.

Télécharger l´exemple 3
