Solution 2 : module « gating bloc » : angles paramétrés par m (.file).

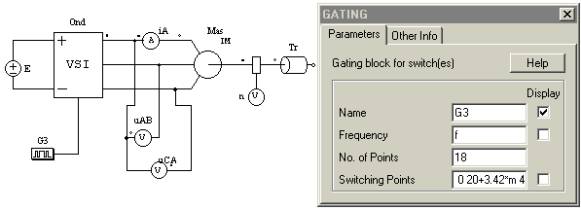

L’onduleur triphasé
VSI peut être commandé par le module « gating bloc » dont les angles
sont paramétrés par m (.file).
Pour éviter d’avoir à saisir les angles pour chaque valeur de m, on utilise une
modulante échantillonnée. Les angles s’expriment alors simplement en fonction
de m.

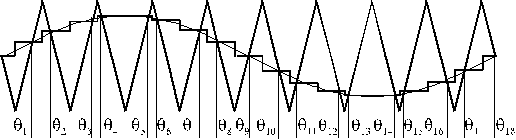

Dans le cas p = 9, la sinusoïde échantillonnée présente 18 niveaux d’amplitude m.sin(20.i).
Les angles définissant les points de commutation ont alors pour expression :
On précise les paramètres du module de commande « gating
bloc » :
Nombre de points de commutation :18
Points de commutation : 0 20+3.42*m 40-6.428*m 60+8.66*m 80-9.848*m 100+9.848*m 120-8.66*m 140+6.428*m 160-3.42*m 180 200+3.42*m 220-6.428*m 240+8.66*m 260-9.848*m 280+9.848*m 300-8.66*m 320+6.428*m 340-3.42*m
La mise en œuvre est plus simple que celle du module « PATTCTRL » et conduit à des résultats très semblables. Toutefois, il n’est pas possible de faire varier l’indice de modulation m au cours de la simulation avec le module « gating bloc ».
