Solution 1 : module « PATTCTRL »

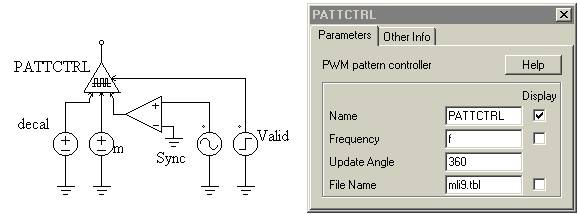

Le module onduleur triphasé (VSI3) est commandé par le module
« PATTCTRL » (commande MLI pour onduleur triphasé).
Ce module de
commande génère les impulsions du premier interrupteur à partir de :
un signal de
validation ;
un signal de
synchronisation ;
un angle de
retard ;
une tension de
consigne ;
un fichier *.tbl
définissant les angles de commutation du premier interrupteur pour diverses
valeurs de m ;
la fréquence des
impulsions ;
la périodicité de
mise à jour des angles de commutation.
Les quatre
premières données sont précisées en connectant diverses sources à l’extérieur
du module. Les trois derniers points sont renseignés en cliquant sur l’élément
de commande.
Le fichier mli9.tbl
comporte les renseignements suivants :
nombre de valeurs
de m, valeurs de m ;
nombre de points de
commutation pour la 1ère
valeur de m ;
points de
commutation pour la 1ère
valeur de m ;
nombre de points de
commutation pour la 2ème
valeur de m ;
points de
commutation pour la 2ème
valeur de m ;
…
Pour obtenir 5
valeurs de fr, 5 valeurs de m sont nécessaires : m = 0,2 ;
0,4 ; 0,6 ;0,8 et 1.

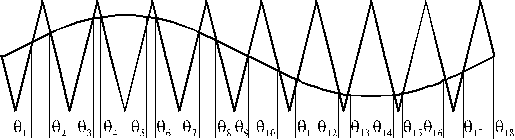

Il faut ensuite
calculer les angles q1 à q18 pour
chaque valeur de m et entrer ces valeurs, exprimées en degré, dans le fichier
mli9.tbl. Les valeurs sont entrées avec un éditeur de texte et sauvegardées
avec l’extension .tbl.
Le fichier obtenu
pour 5 valeurs de m et 18 angles de commutation est le suivant :
5,
0.2, 0.4, 0.6, .8, 1
18
20.714 38.748
61.76 78.035 101.965
118.24 141.252 159.286
180
200.714 218.748
241.76 258.035 281.965
298.24 321.252 339.286
360
18
21.464 37.561
63.582 76.17 103.883
116.418 142.439 158.536
180
201.464 217.561
243.582 256.117 283.883
296.418 322.439 338.536
360
18
22.274 36.345
65.458 74.226 105.774
114.42 143.655 157.726
180
202.274 216.345
245.458 254.226 285.774
294.542 323.655 337.726
360
18
23.144 35.367
67.385 72.375 107.625 112.615 144.633 156.856
180
203.144 215.367
247.385 252.375 287.625
292.615 324.633 336.856
360
18
24.08 34.354
69.657 70.569 109.431
110.343 145.646 155.92
180
204.08 214.354
249.657 250.569 289.431
290.343 325.646 335.92 360
L’élément file
comporte le paramètre f. La source « m » a pour amplitude f/50 afin
de maintenir le rapport V/f constant. La fréquence de « Sync » et
« Cde_ond » est appelée f.
