SIMCAD
Dessin du schéma de montage

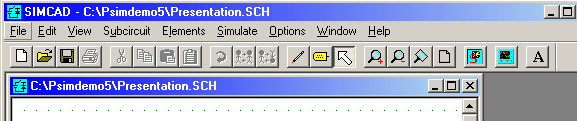

Le schéma se dessine à l'aide de la souris. Les différents composants disponibles sont rangés dans des bibliothèques accessibles en choisissant " Elements " dans la barre de menu principale.
Contenu des bibliothèques
- Power : R, L, C, interrupteurs, transformateurs et moteurs
- Control : Filtres, fonctions analogiques et logiques ...
- Other : Commande des interrupteurs, capteurs, sondes de courant et de tension.
- Sources : Sources de courant, de tension
- Symbol : Flèche.
Les éléments les plus courants sont directement accessibles à partir des icônes situées en bas de l'écran.
Sélection et placement
Pour sélectionner un composant, cliquer sur l'icône en bas de l'écran ou prendre ce composant dans la bibliothèque :" Elements ". Déposer ensuite l'élément à l'endroit souhaité grâce à la souris.
Pour choisir l’orientation du composant, 2 méthodes sont possibles :
- Avant de placer le composant, un clic sur le bouton droit de la souris provoque la rotation de l’élément.
- Si le composant est déjà placé, il faut sélectionner le composant (simple clic) ; il apparaît alors un cadre autour du composant. L’orientation de l’élément peut alors être modifiée à partir du menu " Edit ", " Rotate "(rotation à gauche de 90°) ou " Flip "(retournement ).

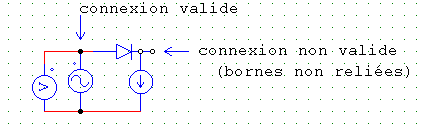

Connexion des composants
Les liaisons électriques entre les composants s’effectuent également à la souris après avoir choisi l’outil de connexion " Wire ".
Pour effacer un composant ou une connexion, sélectionner le (outil " select "
) puis appuyer sur " Suppr ".
Valeurs numériques et paramètres de simulation
Pour entrer les valeurs numériques, double-cliquer sur chaque composant et entrer les valeurs souhaitées dans les cases prévues à cet effet.
Il est possible de modifier le nom du composant et d'afficher son nom sur le schéma : case " Display " cochée.
Les grandeurs à préciser sont
- le pas de calcul (Time Step)
- Le temps total simulé (Total time)
- Le début d'affichage des courbes (Print Time)
- Le pas d'affichage (Print Step)
