Le logiciel SIMVIEW permet de tracer la représentation temporelle des résultats de la simulation.

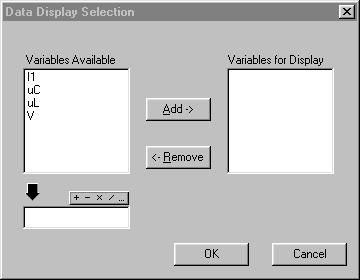

Les courbes que l'on peut tracer sont celles qui ont été définies lors du tracé du schéma en plaçant des appareils de mesure (voltmètre, ampèremètre, tachymètre ...). Les variables correspondantes sont affichées dans le fenêtre Variable available.

Pour que les courbes soient tracées, il faut les faire apparaître dans la fenêtre Variable for Display.

Pour tracer des courbes dans plusieurs fenêtres, il faut créer une nouvelle fenêtre à partir du menu principal " Screen ", " Add Screen " ou

On peut ensuite modifier les échelles si nécessaire (" Axis "), effectuer des mesures de temps, de valeur moyenne, efficace..(" Measure "), calculer les harmoniques (" Options " " FFT ")...
