Association en série de 2 PD2 mixtes



Exploitation pédagogique



énoncé | présentation | 2ème partie | 3ème partie |

correction | 1ère partie | 2ème partie | 3ème partie |




1ère partie : Association transformateur-PD2 mixte-charge

Schéma de principe :







1.1.  Simulation

1.1.1        Eléments parfaits

On ne s’intéresse pas ici au détail du fonctionnement (intervalles de conduction) du PD2mixte. Le redresseur sera réalisé sous forme d’un module (association PD2 tout thyristor(Single phase thyristor bridge) et d’une diode).

Le transformateur est supposé parfait, la charge est une source de courant .

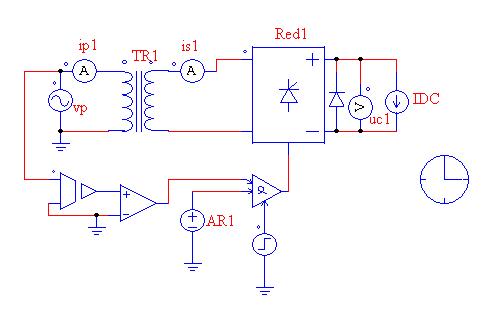

Simuler le montage suivant pour g1 = 0, 60° puis 120°:





Paramètres de simulation

transformateur

TF_1F  Rp=1mW   Rs=1mW  Lp=0,1mH  Ls=0,1mH  Lm=50H  Np=182  Ns=21

Vp

Amplitude 320V ; fréquence 50Hz ; phase 0

IDC1

5,0A

AR1

0, 60° puis 120° (1Vº1°)

ACTRL

Fréquence 50Hz, largeur d’impulsion 120°

Sim. control

Pas de calcul=1e-4s   temps total=0,8s  début d’affichage=0,78  pas d’affichage=1



Visualiser les courbes uc1(t), is1(t) et ip1(t) pour chaque valeur de g1.Compléter le document-réponse 1.

1.1.2. Charge RL. L = 0,3H

Remplacer la source de courant  par une charge RL, avec L = 0,3H et R ajusté pour que Ico = 5,0A.

Comment sont modifiées les courbes précédentes ?

1.1.3. Transformateur réel, charge RL

Modifier les caractéristiques du transformateur pour tenir compte de ses imperfections :

TF_1F  Rp = 3,02W   Rs = 3,02W  Lp = 6,02mH  Ls = 6,02mH  Lm = 4,12H  Np = 182  Ns = 21.

Visualiser les courbes uc1(t), is1(t) et ip1(t) pour chaque valeur de g1 et justifier les différences par rapport aux courbes initiales.

1.2.  Réalisation pratique

-         Réaliser le montage expérimental de l’association transformateur-PD2mixte-charge RL.

-         Relever les oscillogrammes de uc1(t), is1(t) et ip1(t) pour g1 = 0°, 60° et 120° pour Ico  = 5,0A. Comparer aux courbes simulées.
