Association en série de 2 PD2 mixtes

Exploitation pédagogique

énoncé | présentation | 1ère partie | 3ème partie |

correction | 1ère partie | 2ème partie | 3ème partie |

---

2^ème partie : Association en série de 2 PD2 mixtes

2.1. Simulation

2.1.2. Eléments parfaits

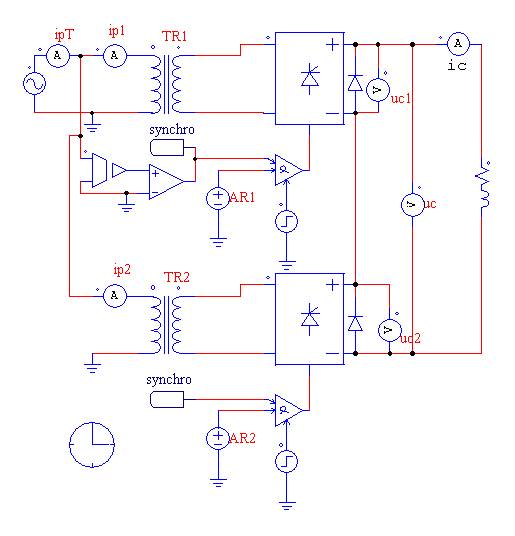

Associer 2 montages identiques au précédent (utiliser copier-coller).

(Transformateur parfait – source de courant )

Les 2 montages sont identiques. Les retards à l’amorçage g₁ et g₂ peuvent prendre des valeurs différentes.

Pour g₂ = 0°, g₁ = 60° puis 120°, visualiser les courbes u_c(t), u_c1(t) et u_c2(t), i_p1(t), i_p2(t) et i_pT(t). Compléter le document-réponse 2.

Justifier les allures de i_pT(t) et u_c(t).

2.1.2. Transformateur réel, charge RL

Remplacer la source de courant par une charge RL, avec L = 0,3H et R ajusté pour que I_co = 5,0A et modifier les caractéristiques du transformateur pour tenir compte de ses imperfections :

TF_1F Rp = 3,02W Rs = 3,02W Lp = 6,02mH Ls = 6,02mH Lm = 4,12H Np = 182 Ns = 21.

- Pour g₂ = 0°, g₁ = 60° puis 120°, visualiser les courbes u_c(t), u_c1(t) et u_c2(t), i_p1(t), i_p2(t) et i_pT(t).

- Justifier les différences par rapport aux courbes initiales.

2.2. Réalisation pratique

- Réaliser le montage expérimental d’une 2^ème association transformateur-PD2mixte-charge RL. Vérifier le bon fonctionnement.

- Associer en série les 2 montages

- Relever les oscillogrammes de u_c(t), u_c1(t) et u_c2(t), i_p1(t), i_p2(t) et i_pT(t) pour g₂ = 0°, g₁ = 60° et 120° pour I_co  = 5,0A. Comparer aux courbes simulées.
