Simulation et analyse de fonctionnement en électronique de puissance.

Exploitation pédagogique

énoncé | préparation | 2ème partie | 3ème partie | courbes expérimentales |

correction | 2ème partie | 3ème partie |

---

Préparation . Eléments de correction.

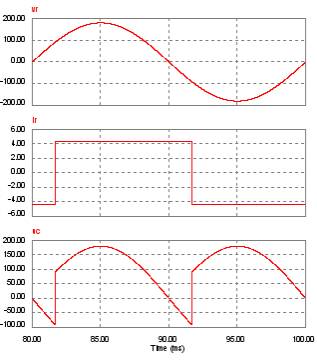

Courbes pour g = 30°.

Th₁ et Th₄ conduisent de g à 180+g

Th₂ et Th₃ conduisent de 180+g à 360+g

Le montage présente 2 phases de fonctionnement : Th₁-Th₄ passants et Th₂-Th₃ passants.

Relations générales : U_co =  ; U_co = R.I_co.

Relevés expérimentaux : V_maxi = 180V ; f = 50Hz ; g = 30°.

R =  = 23,1W.
