Simulation et analyse de fonctionnement en électronique de puissance.



Exploitation pédagogique





énoncé | préparation | 2ème partie | 3ème partie | courbes expérimentales |

correction préparation | 2ème partie |







Exploitation du logiciel. Eléments de correction.

Les thyristors 1 et 4 sont commandés en même temps, les thyristors 2 et 3 sont commandés en même temps mais 180° après. Le décalage de 180° de la commande est obtenue à partir de la même tension de synchronisation, en inversant les bornes du comparateur : le retard pour Th2 et Th3 est alors compté à partir du passage par zéro par valeurs décroissantes, donc 180° plus tard.

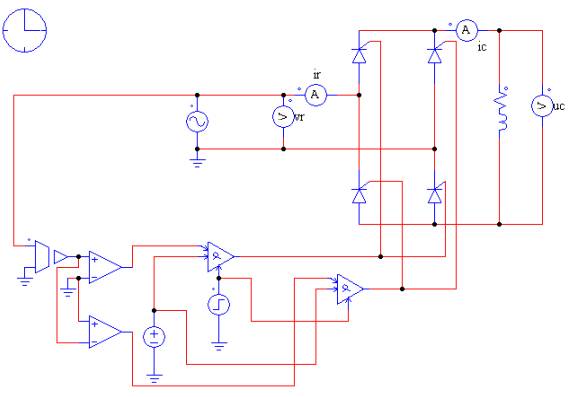

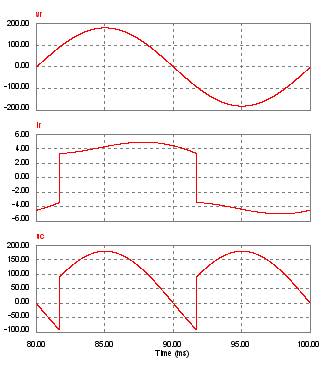

Schéma de simulation et courbes

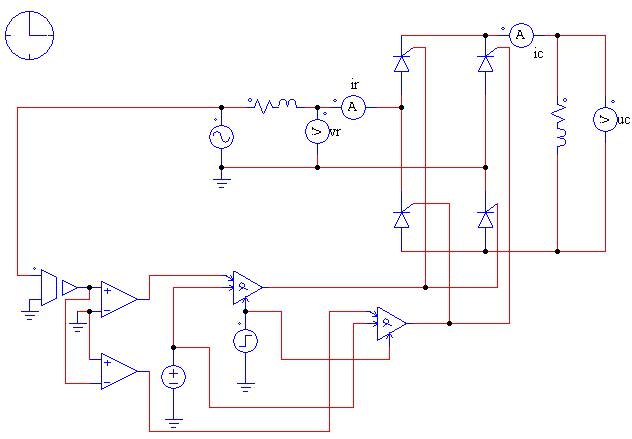

Prise en compte des caractéristiques de la ligne

L’empiétement fait chuter légèrement la valeur moyenne de la tension aux bornes de la charge. Pour maintenir Ico = 4,3A , il faut diminuer légèrement R : R = 21,3W.

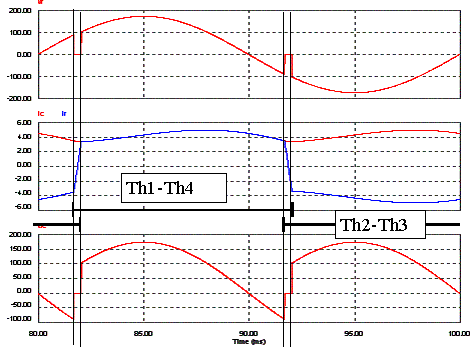

Les intervalles de conduction s’obtiennent en visualisant le courant dans les thyristors (current flag à 1 sur le schéma de simulation).

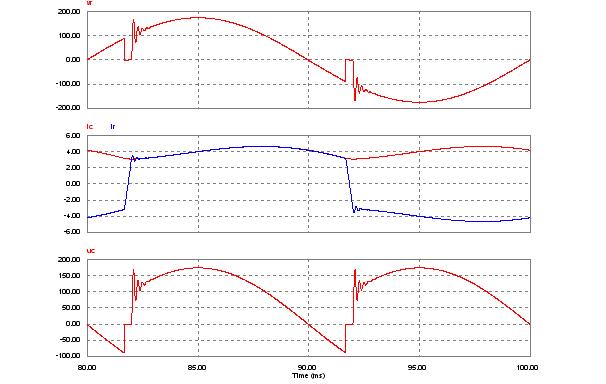

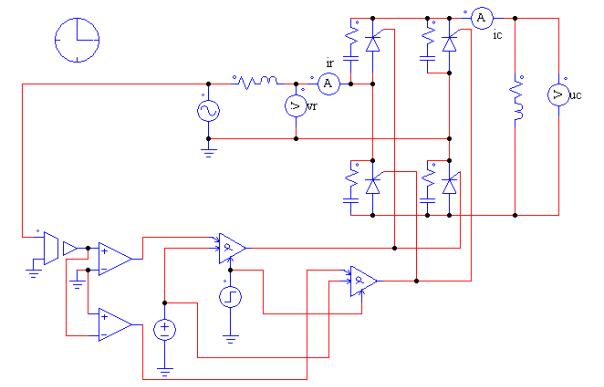

Prise en compte des circuits RC



2 phénomènes :

-         inductance de ligne : apparition de l’empiétement, c’est-à-dire l’allongement de la durée de conduction des thyristors et donc conduction simultanée des 2 semi-conducteurs appartenant au même commutateur.

-         circuits RC : apparition d’oscillations amorties que l’on retrouve au niveau de la tension aux bornes de la charge et du courant en ligne.
